在材料研发、工业质检、环境监测、文物保护与地质勘探等众多领域，有一项应用极为广泛的分析技术——它无需破坏样品、不需复杂化学处理，仅需几分钟便可快速获取材料的元素组成信息。这就是X射线荧光光谱分析（X-ray Fluorescence，简称XRF）。
作为现代无损检测技术的重要组成部分，XRF凭借快速、无损、多元素同步分析、操作便捷等优势，已成为科研、工业生产和质量控制中不可或缺的元素分析工具。

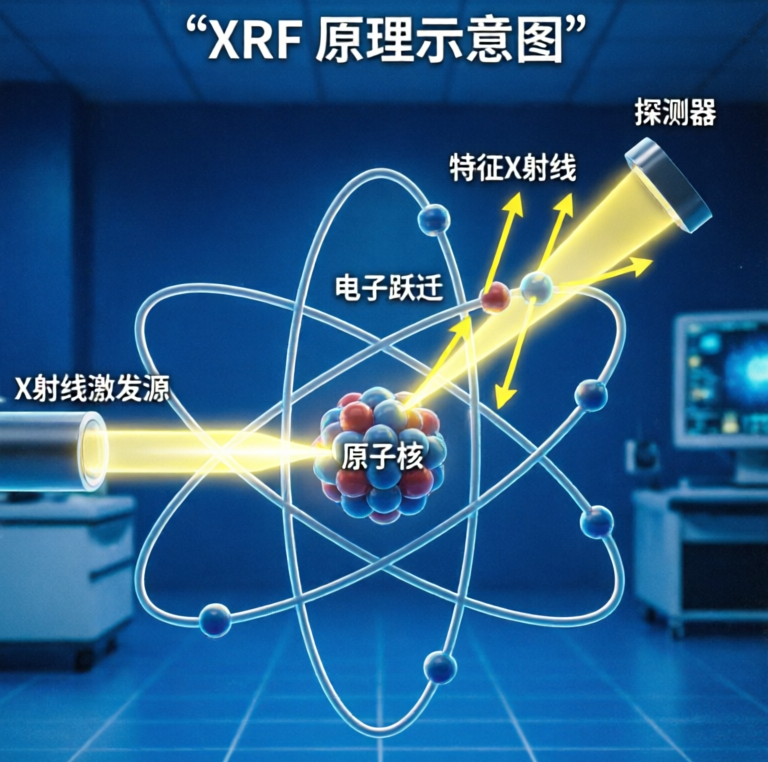

一、工作原理：利用X射线解析元素“身份信息”
XRF的工作原理建立在原子物理学基础之上。
当高能X射线照射样品时，原子内层电子会被激发逸出，形成电子空位。随后，外层电子跃迁填补空位，并释放出具有特定能量（或波长）的特征X射线。
由于每一种元素都具有独特的电子能级结构，因此产生的特征X射线能量也各不相同，就如同元素的“身份信息”。
仪器通过高灵敏度探测器采集这些信号，并结合软件进行分析，便可实现：
定性分析：识别样品中含有哪些元素；
定量分析：测定各元素的相对或绝对含量。
借助这一原理，XRF能够快速完成材料的元素组成分析，而无需破坏样品本身。
二、检测能力：XRF可以检测什么？
XRF适用于绝大多数无机材料的元素分析。
通常情况下，可检测**钠（Na）至铀（U）**之间的大多数元素；对于配备真空、氦气环境或超薄窗探测器的仪器，部分型号还可检测镁（Mg）、铝（Al）等更轻元素。
根据应用需求，XRF主要可完成以下几类分析：
① 元素定性分析
快速判断样品中存在哪些元素，广泛用于未知材料识别、矿石初筛、有害元素筛查等场景。
例如：
合金是否含镍（Ni）；
土壤是否存在铅（Pb）、镉（Cd）等重金属；
文物表面是否富集铁（Fe）、铜（Cu）等元素。
② 元素定量分析
测定样品中各元素的含量。
检测范围通常可覆盖ppm（百万分之一）级至百分含量级，具体检出限和测量精度受元素种类、样品基体、测试条件及仪器性能等因素影响。
③ 镀层与表面分析
除元素组成外，部分专业XRF设备还可用于：
镀层厚度测量；
镀层成分分析；
表面元素分布分析。
因此，XRF在电子制造、半导体、精密加工等行业得到广泛应用。
三、为什么XRF如此受欢迎？
相比传统化学分析方法，XRF具有多方面优势。
1. 无损检测，最大程度保护样品
检测过程中通常无需切割、研磨或化学消解，能够在基本保持样品完整性的前提下完成分析。
对于文物、珠宝、贵金属、精密零件及珍贵矿物等不可重复取样的对象，这一优势尤为重要。
2. 检测速度快，适合批量筛查
一次测量通常仅需几十秒至数分钟，即可同时获得多个目标元素的信息。
相比传统湿化学分析需要数小时甚至更长时间，XRF更加适合生产线质量控制、大规模环境调查以及现场快速检测。
3. 应用场景灵活
目前XRF主要分为两类设备：
台式XRF：精度较高，适用于实验室检测、科研分析及质量控制；
手持式XRF（pXRF）：体积小、便于携带，可直接应用于矿山、工地、考古现场、仓库及野外调查等环境。
不同设备可满足实验室研究与现场快速检测的多样化需求。
4. 操作便捷，综合成本较低
多数样品无需复杂前处理即可直接检测，不仅节省分析时间，也减少了化学试剂使用及废液处理成本。
对于需要长期开展大量元素分析的单位而言，具有较高的综合检测效率和经济性。
四、XRF有哪些典型应用？
凭借快速、无损、多元素分析等特点，XRF已广泛应用于多个行业。
地质矿产
快速测定矿石中铁（Fe）、铜（Cu）、锌（Zn）等元素含量，为矿产勘查、矿石分级及资源评价提供重要依据。
环境监测
快速筛查土壤、沉积物及工业废弃物中的铅（Pb）、镉（Cd）、铬（Cr）、砷（As）等污染元素，为环境调查和风险评估提供数据支持。
工业材料
检测钢铁、不锈钢、铜合金、铝合金、陶瓷、玻璃及粉体材料等组成，实现来料检验、生产控制和产品质量管理。
电子制造
用于RoHS有害物质筛查、电子元器件材料分析，以及镀层厚度和成分检测。
文物保护与考古
在不破坏文物的前提下，对玉器、青铜器、陶瓷、颜料及腐蚀产物进行元素分析，为材质研究、工艺分析、保存状况评估及保护修复提供科学依据。
建材与化工
分析水泥、耐火材料、矿粉、颜料及化工原料中的元素组成，保障产品配方稳定及生产质量。
五、认识XRF的局限性
虽然XRF是一项功能强大的元素分析技术，但它并非适用于所有检测需求。正确认识其能力边界，有助于更加科学地解读检测结果。
主要局限包括：
1. 无法直接识别化合物和矿物种类
XRF检测的是元素组成，而不是元素之间的结合方式。
例如，它可以检测出样品中含有铁（Fe）和硫（S），但无法判断这些元素是以黄铁矿、硫酸盐还是其他化合物形式存在。若需分析矿物物相或晶体结构，通常需要结合X射线衍射（XRD）等技术。
2. 对轻元素检测能力有限
由于轻元素产生的特征X射线能量较低，容易被空气吸收，因此普通XRF对碳（C）、氢（H）、氧（O）、氮（N）等轻元素几乎无法检测，对钠（Na）、镁（Mg）等元素的检测能力也受仪器配置影响较大。
3. 分析结果受样品状态影响
样品表面的粗糙程度、形貌、厚度、均匀性以及基体效应等因素，都可能对检测结果产生影响。
因此，在进行高精度定量分析时，通常需要采用标准样品校准，并结合规范的测试条件进行数据修正。
4. 主要反映样品表层信息
XRF获取的是样品表层一定深度范围内的元素信息，其有效分析深度会随元素种类、样品材质及激发能量不同而变化。
对于存在明显表面风化层、腐蚀层、镀层或污染层的样品，检测结果主要反映表层元素组成，不一定能够代表内部整体成分。
5. 复杂问题通常需要多技术联合分析
在科研、工业和文物保护等领域，XRF更多承担元素组成分析的任务。
若需要进一步研究矿物结构、分子组成、化学键状态或材料老化机理，通常还需结合拉曼光谱（Raman）、傅里叶变换红外光谱（FTIR）、X射线衍射（XRD）、扫描电子显微镜（SEM）等技术进行综合分析，以获得更加全面、可靠的研究结论。
结语：
作为现代无损检测领域的重要技术之一，XRF能够快速、准确地获取材料的元素组成信息，在科研、工业制造、环境监测、矿产勘查以及文物保护等领域发挥着重要作用。
需要认识的是，XRF并非“万能检测仪”。它擅长回答”样品中有什么元素、各元素含量是多少”的问题，但对于化学状态、矿物结构、分子组成等更深层次的信息，则需要与其他分析技术相互配合。
正是这种快速、高效、无损、多元素分析的特点，使XRF成为现代元素分析体系中不可替代的重要工具。随着探测器性能、数据处理算法和人工智能辅助分析技术的不断发展，XRF将在科学研究、工业制造和文化遗产保护等领域发挥更加重要的作用。

---

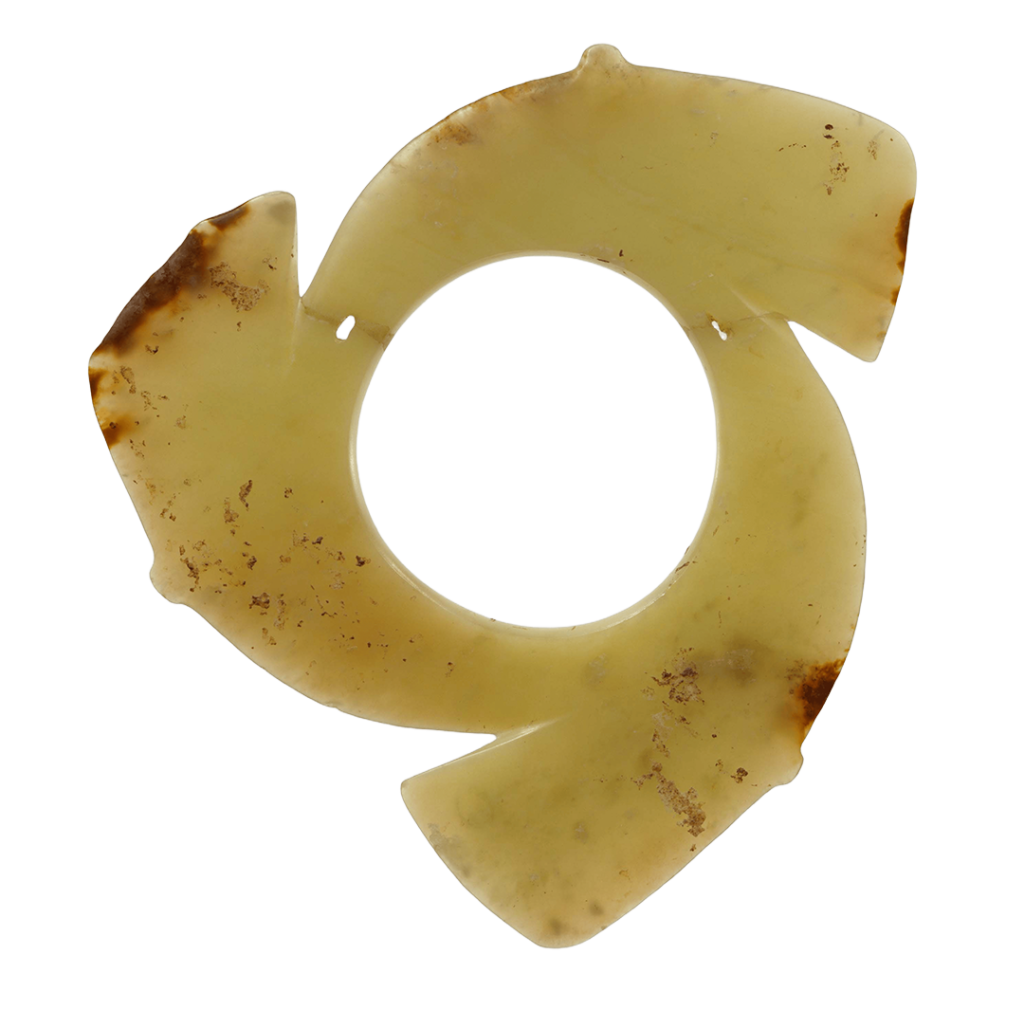

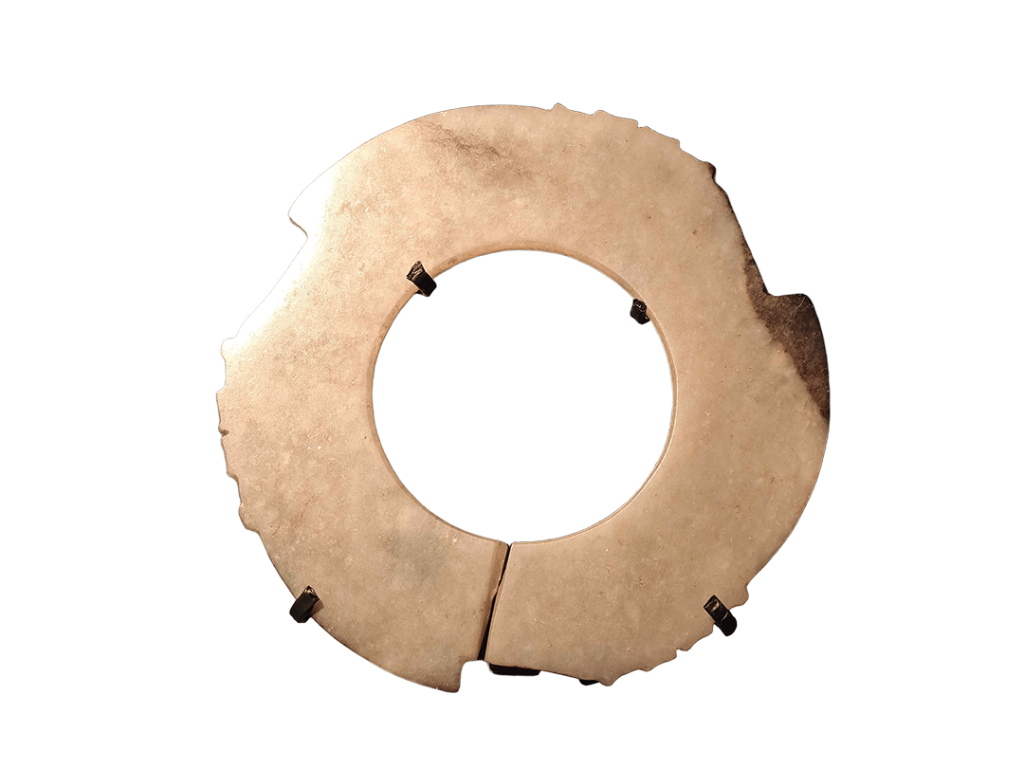

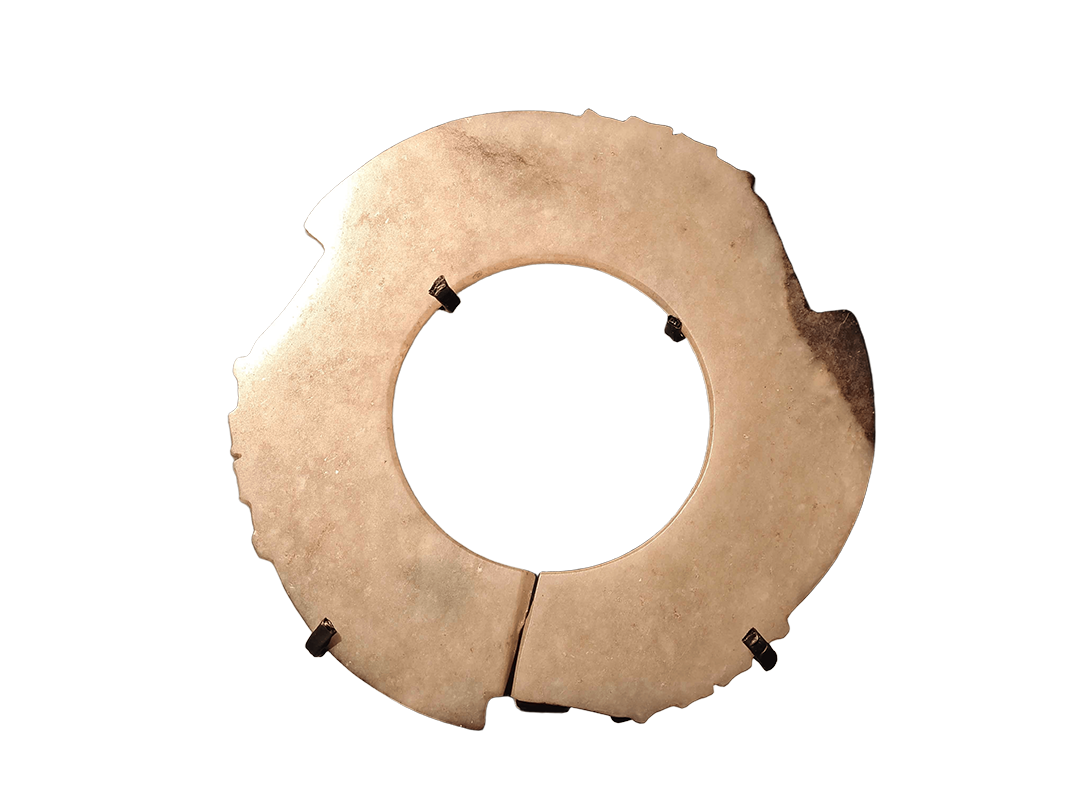

一、定名与基础概念

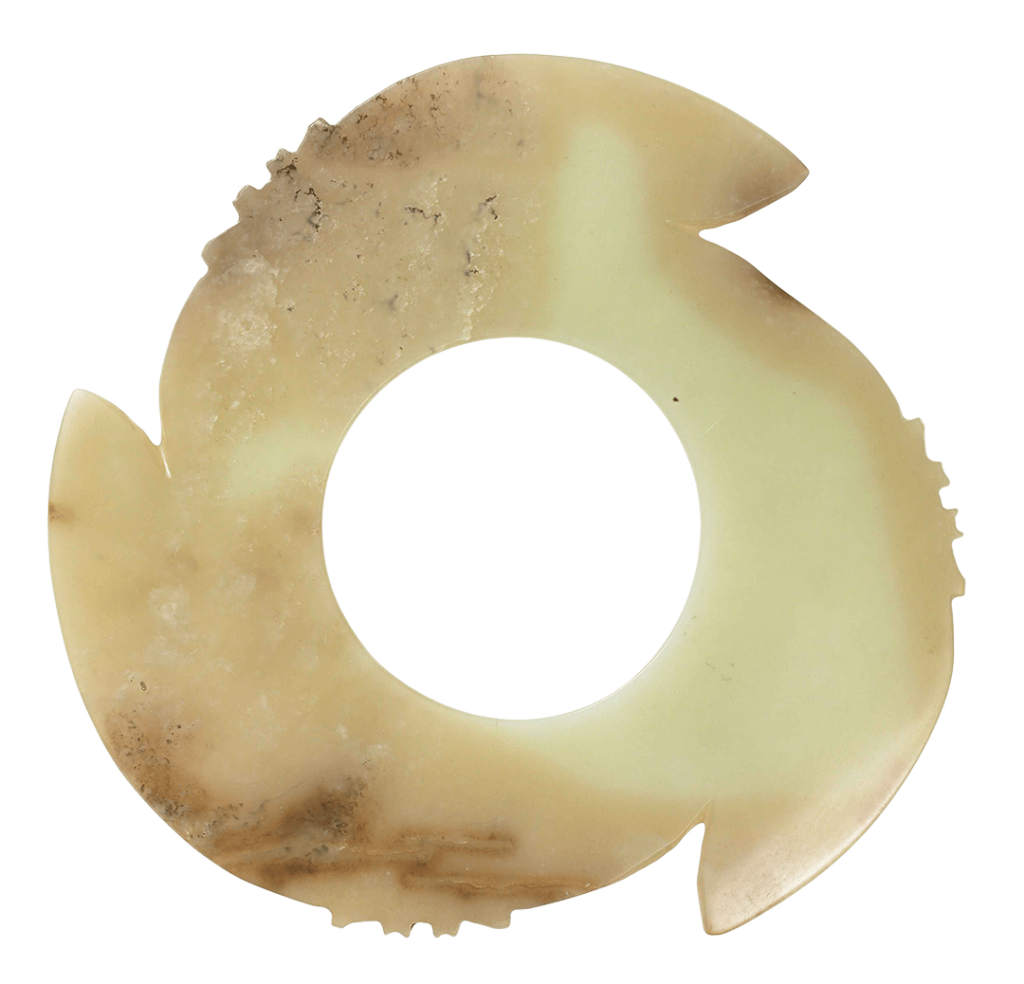

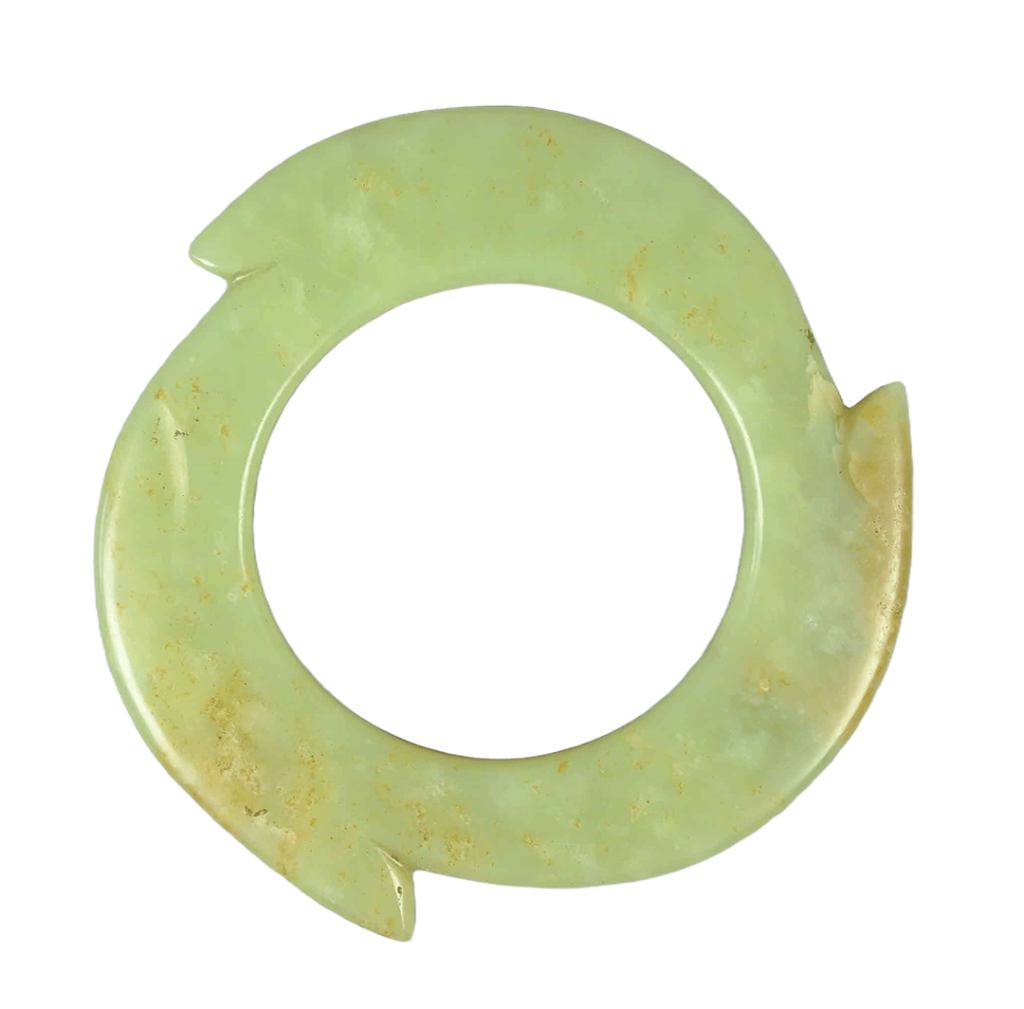

• 标准定名（考古学） ：牙璧（亦称“三牙璧”）。这是基于器物形态学的科学命名。
• 俗称（文献定名） ：璇玑。此名源自清末金石学家吴大澂所著《古玉图考》。他将传世出土的牙璧比附于《尚书·舜典》中的“璇玑玉衡，以齐七政”，并绘图著录。尽管后世考古证明此定名属“附会”，但因约定俗成，学界在非严格语境下亦通用此名。
• 形制特征：器体为扁平环形玉片，中心由管钻对穿打磨出圆孔（古称“好”）；外缘等距雕琢出三组（或三的倍数）同向旋转的凸齿牙。部分商代精品在每组主齿之间，附加有细密的“小扉棱”（或称“出戟”）。整体造型呈顺时针或逆时针旋转的律动感，器物通体多为素面，极少雕琢纹饰。
• 文献出处：《尚书·舜典》载：“在璇玑玉衡，以齐七政。”西汉孔安国注将其释为天文观测仪器（北斗星或浑天仪构件）。吴大澂以此为据，将传世牙璧定名为“璇玑”，沿用至今。

---

二、发展年代与出土分布

1. 演变脉络（四期发展）

• 起源期（距今约5500—4600年）——大汶口文化中晚期：
  器型小巧，厚度不均，三齿粗犷且不规则，处于雏形阶段。代表出土地：山东胶州三里河、莒县陵阳河。重要定论：牙璧是东夷文明（海岱地区）独有的玉器类型，在同时期的良渚、红山文化中完全不见。
• 鼎盛期（距今约4600—4000年）——龙山文化：
  形制高度规整，三齿对称流畅，旋转弧度优美，出土数量与地域范围达到峰值。标准器出土于山东丹土遗址、城子崖遗址、五莲丹土遗址，工艺极为成熟。
• 扩散与延续期（夏至西周）：
  二里头遗址、殷墟妇好墓、山西襄汾陶寺遗址（注：陶寺文化多数学者归入龙山时代晚期或早期夏文化范畴，此处作为“中原化”传播证据）、陕西宝鸡等地均有出土。商代出现大型化趋势，且齿间扉棱高度繁缛。
• 衰微期（春秋以降）：
  西周中期以后数量锐减，至春秋基本退出了礼器组合序列。

2. 核心出土地域与等级

• 绝对核心区：山东半岛（海岱文化区）。
• 传播辐射区：晋南、豫西、辽西（受海岱文化影响）。
• 出土等级：仅见于部落酋长、贵族及王室墓葬，平民墓绝对不见，是严格的社会等级标识物。

---

三、工艺与材质特征

• 玉料材质：
• 史前（大汶口—龙山）：多采用本地透闪石、蛇纹石软玉（如岫岩玉类）；
• 商周时期：和田青玉、青白玉比重增加。受埋藏环境影响，多形成鸡骨白、土黄或褐红沁色。

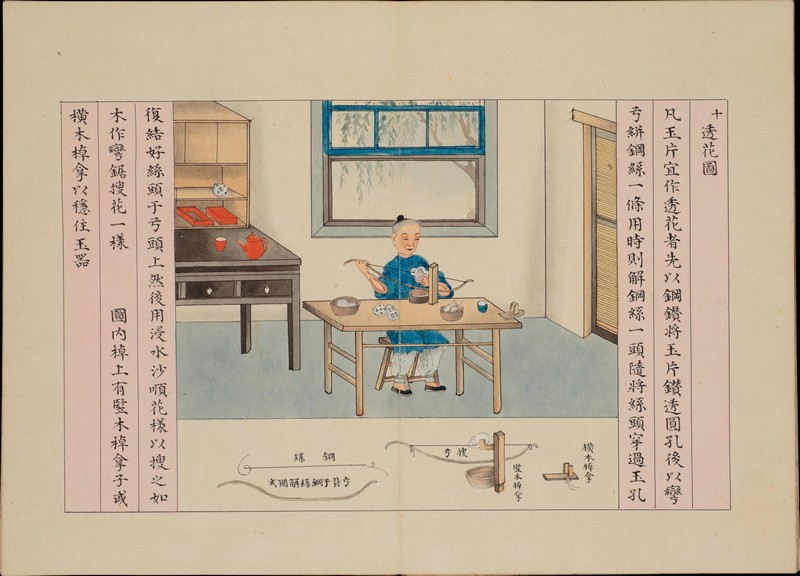

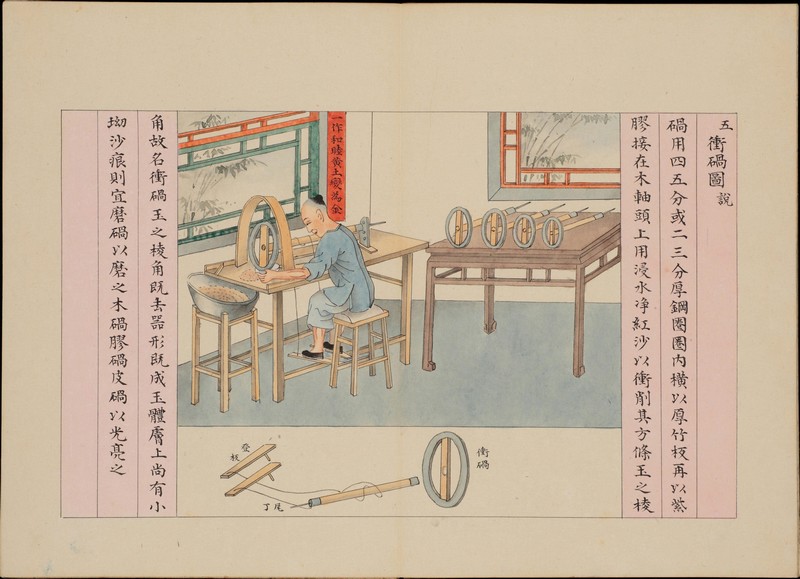

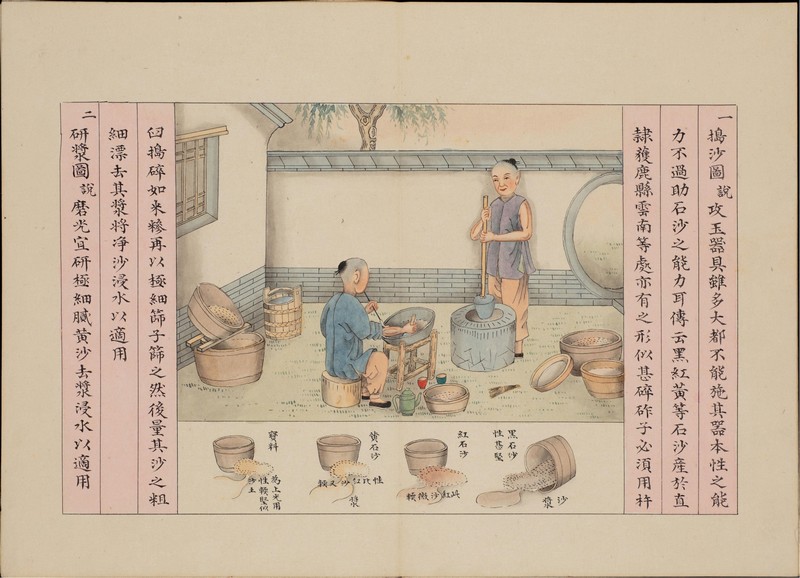

• 加工工艺（解玉砂与砣具痕迹）：

1. 钻孔：使用实心桯钻或管钻从两面相对钻孔，孔壁留有清晰的螺旋痕，且常因对钻错位形成“台阶痕”；
2. 成型：采用线切割与片切割相结合的方式修整外缘齿牙，齿缘经手工推磨形成圆润的圆弧过渡；
3. 抛光：通体精磨抛光，呈现蜡状或油脂光泽，器身厚薄均匀，呈“中厚边薄”的剖面感。

• 尺寸分级：
• 小型佩饰类：直径4cm—7cm（史前主流）；
• 大型礼器类：直径10cm—15cm（多见于商代王室墓，如妇好墓）。

---

四、三大主流功用争议（考古学界核心分歧）

观点一：上古天文观测仪器（传统文献派，已被考古学界基本否定）

• 依据：沿袭吴大澂、端方等清末学者观点，认为其是浑天仪上的“齿轮”或“窥管”部件，套于玉琮之上可旋转观星。
• 反驳（夏鼐先生核心论断） ：器物无轴孔轴承结构、无刻度标记、齿牙仅为装饰性抽象造型，完全不满足机械运转的物理条件。夏鼐明确指出：“其为装饰品或礼器，绝非实用天文仪器。”此说现已不存于主流考古报告。

观点二：祭祀礼器与神权象征（当代考古学主流结论）

• 场景证据：出土于高等级墓葬，与玉璧、玉琮、玉钺形成固定的“礼玉组合”。
• 文化内涵：旋转的三齿造型，具有强烈的动态韵律，被认为是太阳周天运转、北斗星系轮回的抽象具象化。对应于东夷族群的太阳鸟（少昊氏）崇拜，用于祭天祈年、沟通天地神灵。它是部落大祭司或王者垄断神权的物质载体。

观点三：身份标识与组玉佩饰（辅助功能）

• 实物证据：部分小型璇玑边缘钻有系穿小孔，可缝缀或串联于衣物、组佩之上。商周时期，小型璇玑兼具“礼器权杖属性”与“随身佩戴属性”，以此彰显佩戴者的阶层与贵族身份。

---

【小众假说（边缘观点）】 ：另有学者推测其为纺织机齿轮、狩猎切割器或巫术法器，但因缺乏考古地层与微痕分析支撑，学界认可度极低。

---

五、典型标准器举例

时期	出土地点 / 馆藏	特征描述
大汶口文化	青岛市博物馆藏（胶州三里河出土）	距今约5000余年，器形古朴，其中一齿有残缺，属目前国内年代最早的完整璇玑标本之一。
龙山文化	五莲县博物馆藏（丹土遗址出土）	典型鸡骨白沁色，直径约7.2cm，三齿标准素面，旋转感极强，东夷文化标准器。
商代晚期	殷墟妇好墓出土 / 部分海外馆藏	三组主齿间附有5—6排细密小扉棱，玉质通透，呈褐黄沁色，工艺繁缛，体现商代神权政治的复杂化。

---

六、与普通玉璧、玉环的核心区分（类型学对比）

器物名称	结构形态差异	核心文化功能
玉璇玑（牙璧）	外缘带同向旋转的凸齿（牙）。	祭天、象征天体运转、神权与王权信物。

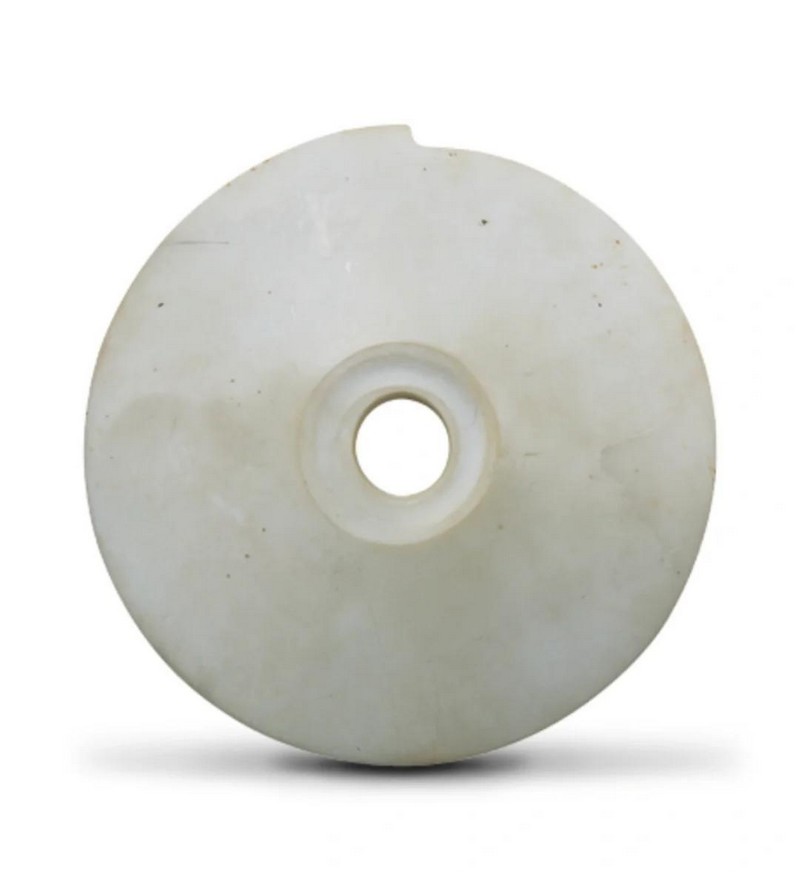

玉璧	圆形平板，无外齿，符合“肉倍好”（边径大于孔径）。	祭天礼地（六器之一）、丧葬殓尸（抚慰亡灵）。

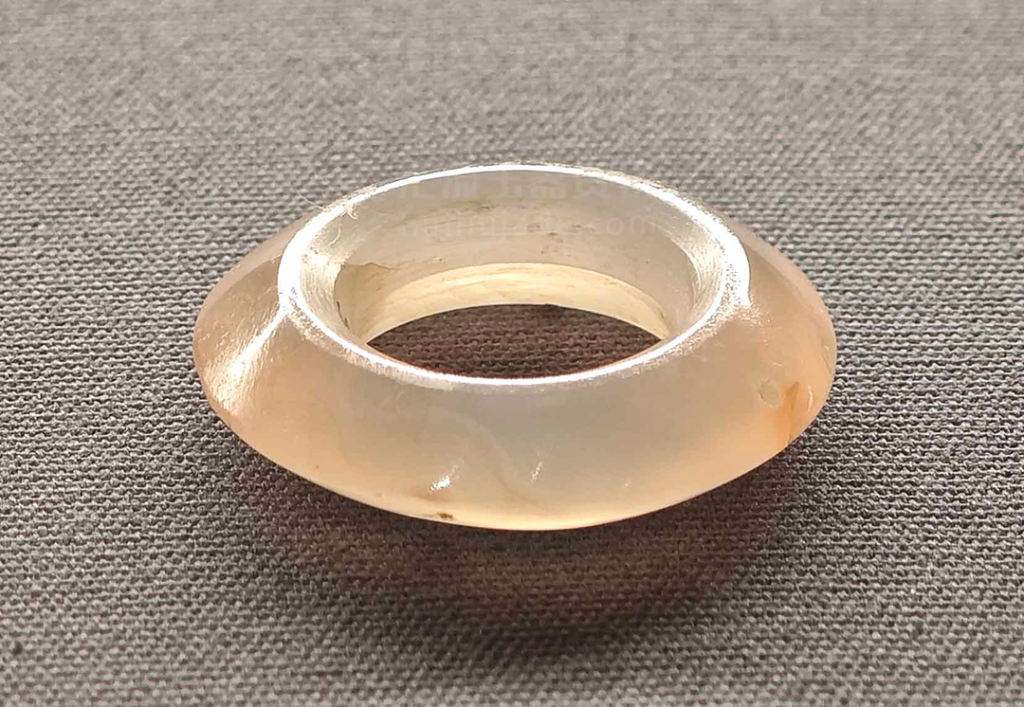

玉环	圆形平板，无外齿，符合“肉好若一”（边径与孔径相等或略大）。	日常装饰、信使符节（环形代表循环与约定）。

---

七、学术价值与文化意义总结

玉璇玑（牙璧）是中国新石器时代海岱（东夷）文明独一无二的标志性玉器。它不仅反映了史前先民“天圆地方”宇宙观下的太阳星辰崇拜，更是人类最早将“动感与旋转”这一抽象天文概念，通过玉雕工艺物态化的杰出范例。

从考古学角度看，它见证了上古玉器从实用工具、单纯装饰向等级化、礼制化的完整蜕变。尽管它不是真实运转的机械，但其造型本身承载的天文象征，以及对商周玉礼制度的深远影响，使其成为研究中国早期文明天文认知史、东夷神权政治与中原玉礼互动的核心实物资料。

写给古玉爱好者的无损检测科普
很多玩玉的人都有这样的经历：
同一件玉器，
有人说：
> “这沁色自然，一眼老。”
有人说：
> “颜色发浮，我怀疑是染色。”
还有人认为：
> “可能是老玉新工。”
结果讨论半天，谁也说服不了谁。
原因很简单：
大家看到的是同一件东西，却是用不同经验在解读。
眼学经验当然重要，但经验本身具有一定主观性。
如果有一种方法，不需要打磨、不需要取样、不伤害玉器，就能告诉我们：
* 这是什么材质？
* 沁色区域有哪些元素？
* 有没有可疑的现代化学处理痕迹？
那么很多争议，就能从“观点之争”变成“数据讨论”。
这种技术就是：
# XRF（X射线荧光光谱）
—
# 什么是XRF？
简单理解：
XRF是一种元素分析仪。
它不会告诉你：
❌ 这是商代玉
❌ 这是汉代玉
❌ 这一定是真品
但它能告诉你：
✅ 表面有哪些元素
✅ 各种元素含量大概是多少
✅ 哪些区域元素发生了变化
因此有人把它称为：
> “元素照妖镜”。
但更准确地说：
> 它照出来的不是年代，而是化学组成。
—
# XRF能帮古玉鉴定做什么？
## 1. 快速判断玉料类型（成熟度最高）
这是XRF最可靠、最成熟的应用之一。
| 玉料类型 | XRF典型特征 |
| ———– | ——————- |
| 透闪石玉（和田玉体系） | 含Ca、Mg、Si |
| 蛇纹石玉（岫玉体系） | Mg很高、Ca极低 |
| 石英岩玉 | Si极高，Ca、Mg极低 |
| 玻璃仿品 | 常检出Na、K、Pb、Ba等助熔剂元素 |
对于很多低仿材料，
一次检测往往就能快速排除。
—
## 2. 辅助判断沁色是否具有自然埋藏特征
这是古玉圈最常见的争议之一。
眼学看的是：
* 色根
* 层次
* 过渡
* 渗透感
而XRF看的是：
* Fe（铁）
* Mn（锰）
* P（磷）
* K（钾）
* Al（铝）
* Sr（锶）
等元素在不同区域的变化规律。
如果检测发现：
* 沁色区Fe、Mn明显高于周边玉肉；
* 同时伴有P、K、Al等环境元素；
* 从沁色区向玉肉方向呈现逐渐衰减的元素梯度；
那么说明：
该区域元素变化符合长期自然埋藏作用形成的规律。
⚠️ 需要特别强调：
符合自然规律 ≠ 一定是真品。
XRF只能提供支持自然成因的证据，
不能单独给出最终鉴定结论。
最终判断仍需结合：
* 器型
* 工艺
* 风化特征
* 包浆状态
等综合分析。
—
## 3. 辅助发现可能存在的人工染色线索
部分现代染色工艺会引入天然玉石中较少出现的元素，例如：
* Cr（铬）
* Co（钴）
* Ni（镍）
如果这些元素：
* 与颜色区域高度对应；
* 含量明显异常；
* 缺乏自然埋藏元素组合关系；
则会显著增加人工染色的怀疑程度。
但需要注意：
* 个别天然矿物包裹体也可能含有微量Cr或Ni；
* 不能仅凭一个元素峰值直接断定染色；
* 必须结合显微观察和颜色分布特征综合判断。
科学的表述应该是：
> 检出异常Cr、Co、Ni等元素，是人工染色的重要怀疑依据，而不是直接定案证据。
—
## 4. 辅助发现可能存在的酸洗或化学处理痕迹
人工做旧过程中，
有时会使用：
* 酸洗
* 漂白
* 腐蚀处理
某些情况下可能留下异常元素信号。
例如：
* S（硫）
* Cl（氯）
异常富集。
同时可能伴随：
* Ca（钙）
* Mg（镁）
明显流失。
如果再结合显微镜观察发现：
* 网状酸蚀纹
* 表层腐蚀结构
则会大幅提高人为化学处理的可能性。
需要说明的是：
某些特殊埋藏环境也可能导致S或Cl轻微富集。
因此不能仅凭单个元素下结论。
—
## 5. 辅助发现“老玉新工”
对于老料改雕情况，
XRF有时能提供非常有价值的线索。
例如：
外围老皮区域检测发现：
* Fe富集
* Mn富集
* 环境元素明显存在
而新开槽、
新钻孔、
新切割面，
却没有相应元素富集。
则说明这些部位可能是后期暴露的新鲜玉肉。
这种情况往往与后改工有关。
⚠️ 但如果整件器物使用老料整体重雕，
且完整保留老皮，
没有任何新鲜断面暴露，
XRF通常也无法识别。
—
# 为什么单点检测往往不够？
很多人第一次接触XRF时会问：
> “测一个点不就知道了吗？”
实际上对于古玉而言：
单点检测价值有限，
多点对比往往更重要。
因为同一件古玉可能同时存在：
* 原生玉肉区
* 红沁区
* 黑沁区
* 风化区
* 钙化区
* 孔道内部
* 阴刻线底部
这些区域的元素组成可能完全不同。
例如：
同一件玉器：
* 玉肉区Fe仅几十ppm
* 红沁区Fe达到数千ppm
两组数据都是真实的。
如果只测一个点，
很容易得出片面结论。
—
## 推荐检测点位
| 检测位置 | 主要目的 |
| —– | ——– |
| 原生玉肉区 | 判断基础材质 |
| 沁色区 | 判断外来元素富集 |
| 风化区 | 观察蚀变特征 |
| 孔道内壁 | 判断是否露新肉 |
| 阴刻线底部 | 判断加工状态 |
| 钙化层 | 判断覆盖层性质 |
真正有价值的，
往往不是某一个数字。
而是：
> 不同区域之间是否存在符合自然规律的元素变化关系。
很多时候，
决定结论的不是“测出了什么”，
而是：
> 为什么这些元素出现在这里，而不是出现在别处。
—
# XRF做不到什么？
这一部分甚至比“能做什么”更重要。
## 1. 不能测年代
XRF不是测年仪。
它无法告诉你：
* 商代
* 西周
* 战国
* 汉代
等具体年代信息。
—
## 2. 不能看透内部
XRF主要观察的是表层及近表层状态。
如果器物表面覆盖：
* 厚钙化层
* 厚沁壳
* 土壳
那么检测到的往往也是这些覆盖层本身。
—
## 3. 不能单独判真假
很多人希望：
> “测一下就知道真假。”
事实上做不到。
古玉鉴定从来都是综合工程。
需要结合：
* 工艺
* 器型
* 风化
* 包浆
* 沁色
* 材质
* 科学检测
等多方面信息共同判断。
—
## 4. 不能有效识别有机物
对于：
* 胶
* 蜡
* 树脂
* 有机包浆
等材料，
XRF能力有限。
这类问题通常需要：
* 红外光谱（FTIR）
* 拉曼光谱
等技术辅助分析。
—
# 为什么越来越多藏家开始接受XRF？
因为它最大的价值不是替代眼学。
而是：
> 当眼学产生分歧时，为讨论提供一个共同的客观基础。
眼学看到的是现象。
XRF看到的是元素。
两者并不是竞争关系，
而是互相补充。
—
# 一句话总结
古玉鉴定从来不是眼学与科技的对立，
而是经验与证据的结合。
眼学负责发现问题，
科技负责验证线索。
当经验遇到分歧时，
让数据参与讨论，
往往比争论更接近真相。
对于古玉收藏来说，
最理性的方式从来不是：
“只信眼学”
或
“只信仪器”。
而是：
> 尊重眼学经验，善用科学检测，让判断建立在更多证据之上。
—
## 附：XRF检测结果解读原则（快速参考）

| 检测发现 | 科学解读（非绝对结论） |
| ———————— | —————- |
| 沁色区Fe/Mn升高 + 环境元素 + 渐变梯度 | 符合自然埋藏特征，支持老沁可能 |
| Cr、Co、Ni异常富集且对应颜色区 | 高度怀疑人工染色，需进一步验证 |
| S或Cl异常 + Ca/Mg流失 | 高度怀疑酸洗处理，需结合显微观察 |
| 新工面无Fe/Mn富集，老皮有富集 | 高度支持“老玉新工”可能 |
| Zn、Sn、Ti异常 | 可能存在现代封护剂或抛光材料残留 |
⚠️ 所有结论都是支持度与概率判断。
科学检测的意义，
不是终结讨论，
而是让判断从“我认为”走向“数据显示”。

参考文献：湖北随州曾侯乙墓出土玉器材质分析与产源初探
